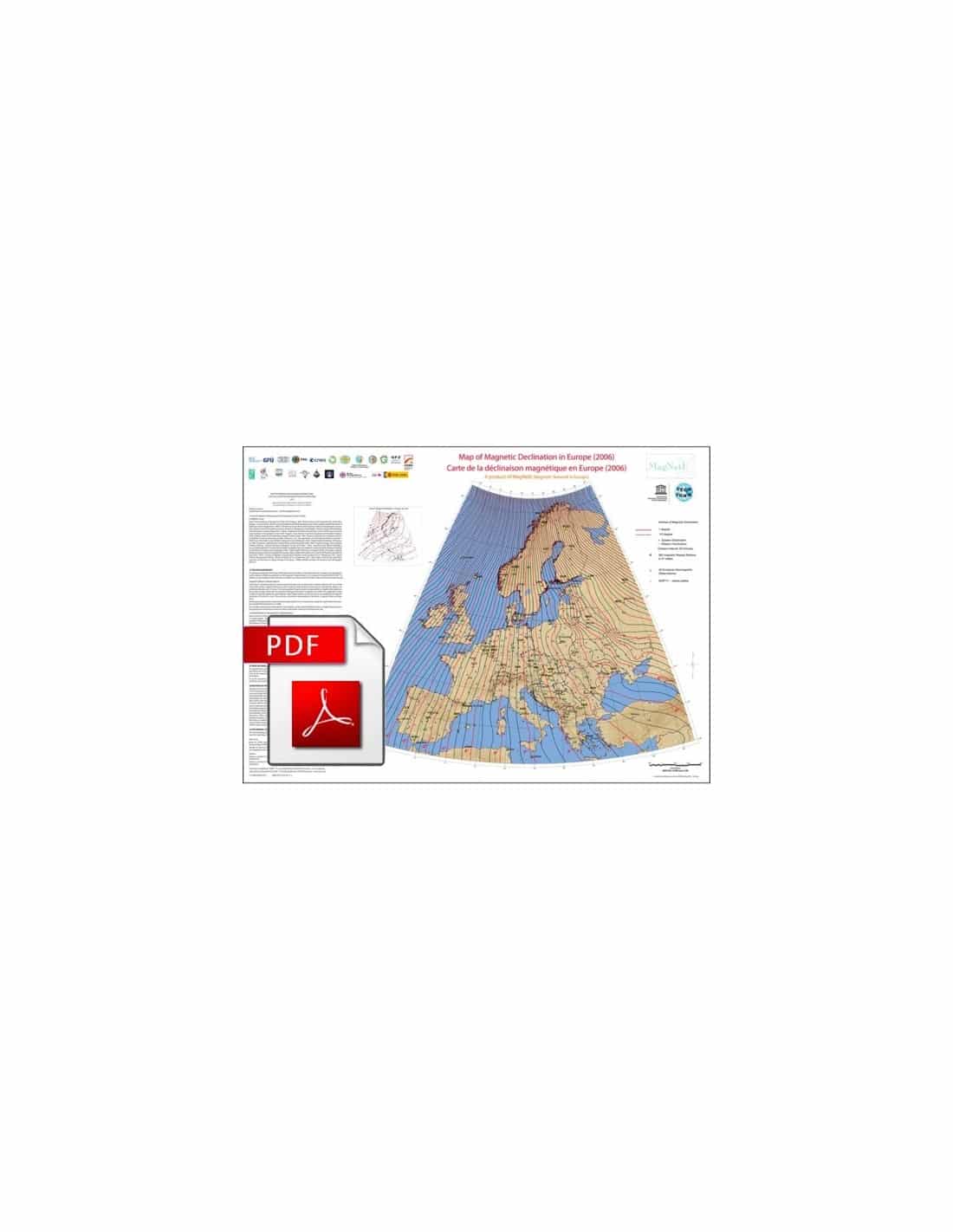

Mapa de la declinación magnética en Europa-PDF(2006)

Mapa de la declinación magnética en Europa-PDF

Versión escaneada en formato .pdf de alta resolución, enviada mediante un enlace de descarga.

Nota Esta tarjeta está sujeta a un acuerdo de licencia.

Esta tarjeta también está disponible en formato papel en nuestro catálogo.

En Mapa de la declinación magnética en Europa-PDF(2006) muestra la desviación entre el norte magnético y el geográfico. Se basó en mediciones de campo de 382 estaciones repetidoras magnéticas de 21 estados durante el periodo 2005-2007. 42 observatorios geomagnéticos contribuyeron a mejorar la densidad de la información espacial proporcionando datos correspondientes a las medias anuales del año 2006.

El mapa muestra la declinación magnética resultante del campo principal y las influencias a gran escala de las estructuras magnetizadas dentro de la corteza terrestre. El mapa cubre la zona comprendida entre los meridianos 13°O y 42°E y los paralelos entre las latitudes 35°N y 72°, repartidos en cuadrículas de 100 km. Para obtener una visión global del campo de declinación magnética, los datos se han representado en una cuadrícula regular a partir de puntos de medición distribuidos irregularmente por el territorio europeo.

En ausencia de mediciones de campo en el mar, por ejemplo, al norte y al oeste en el océano Atlántico y al sur en el mar Mediterráneo, y debido a la escasez de mediciones al este, se han añadido valores de declinación del Campo de Referencia Geomagnético Internacional, IGRF 2011, en estas líneas. El IGRF es una representación matemática del campo magnético global publicada por la Asociación Internacional de Geomagnetismo y Aeronomía (IAGA, http://www.ngdc.noaa.gov/IAGA/vmod/index.html).

La variación anual de la declinación magnética en Europa se obtuvo del IGRF para el año 2006 y se muestra en el mapa pequeño. La cartografía se realizó con el programa informático Oasis montaj 7.2 (www.geosoft.com).

Mapa de la declinación magnética en Europa-PDF
