Mapa estructural del Océano Pacífico occidental

10,50

1ª edición, 2016
Proyección utilizada para el mapa principal: Mercator
Compilación original escala 1:20 000 000 en el ecuador
Edición especial reducida a escala 1:28.000.000 (2017) - Dimensiones: 56 x 78 cm
Autor: Peter Miles
Coautores: Manuel Pubellier, CNRS-UMR 8538, París & Julien Collot, DIMENC-Nouvelle Calédonie, revisado por Yves Lagabrielle, CNRS-UMR 6118, Rennes
CCGM-CGMW 2016

Disponibilidad: Hay existencias

Pago seguro garantizado

Descripción

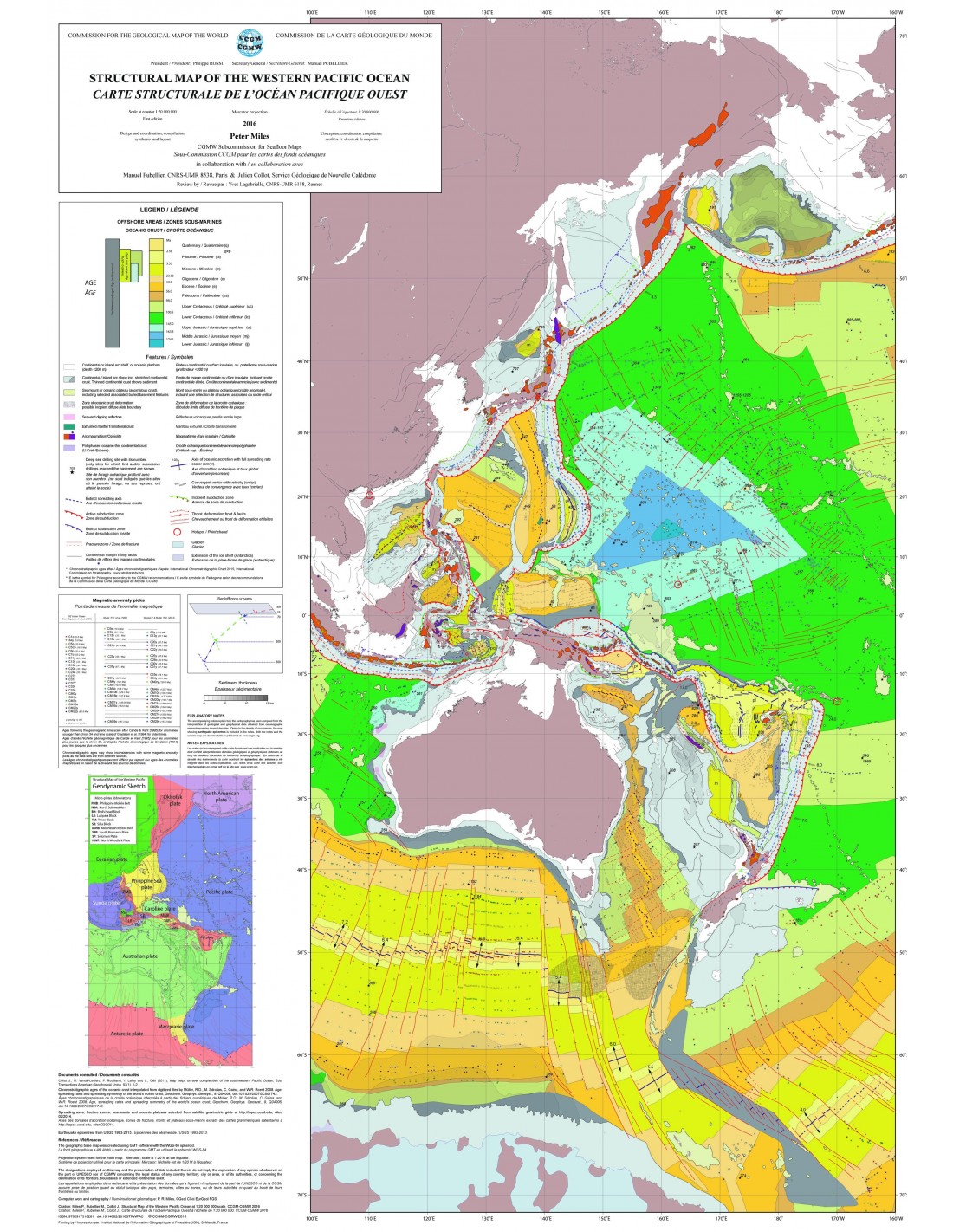

Este mapa se basa en datos fisiográficos, geológicos y geofísicos que ilustran la estructura de la región. En particular, se muestran las anomalías magnéticas y la edad del fondo oceánico, con el fin de proporcionar al lector un documento preciso y de fácil lectura. Los colores y símbolos utilizados son idénticos a los de los mapas oceánicos del CGMW a escala 1:20 millones publicados anteriormente, es decir, los mapas estructurales de los océanos Índico y Atlántico.

La representación de la geología continental se limita a la del vulcanismo asociado a la formación de los márgenes oceánicos. Se muestra como arco insular y magmatismo ofiolítico (relictos de litosfera oceánica transportados a la corteza continental, obducción).

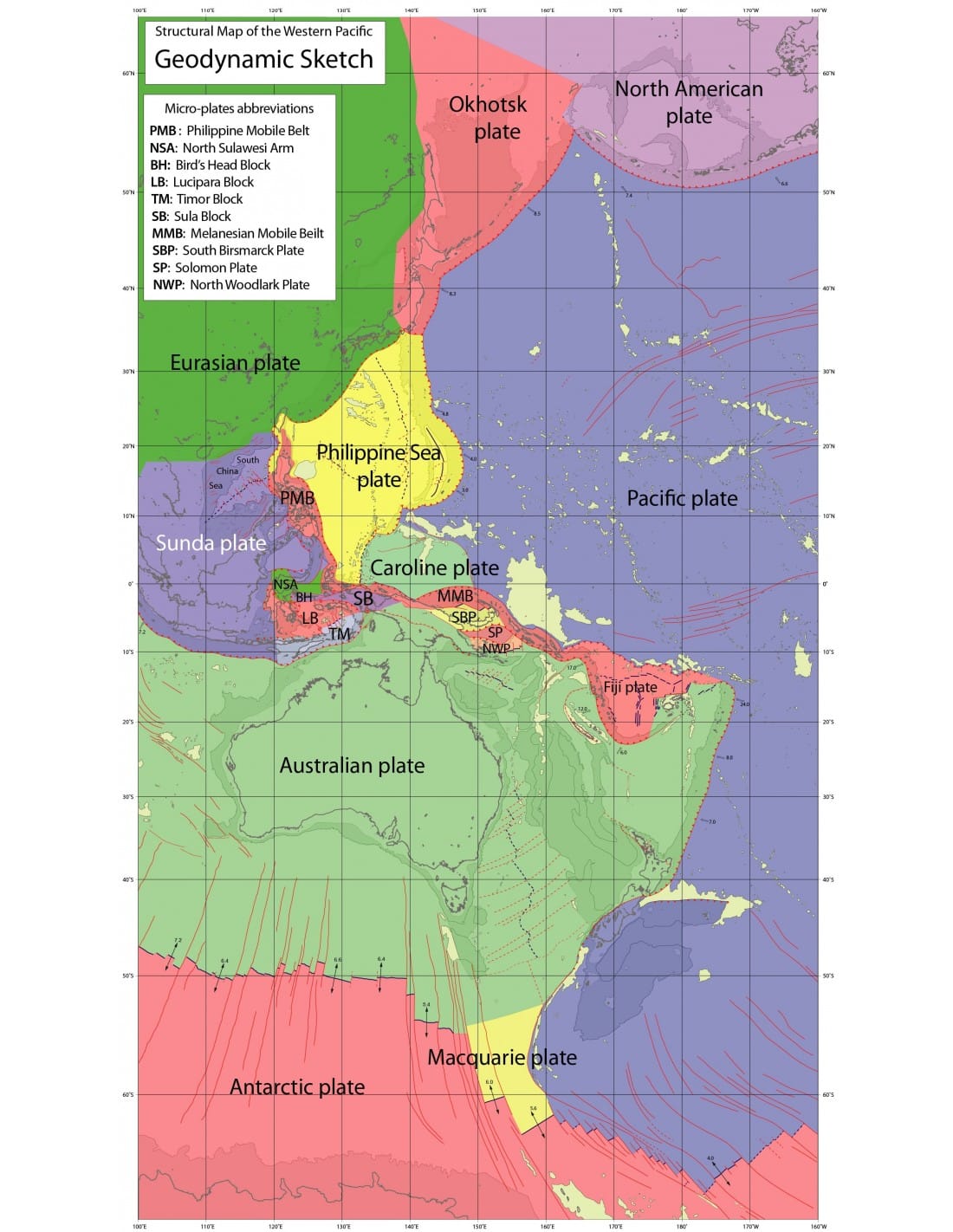

Para mantener la legibilidad de la versión impresa A0, el Mapa Estructural del Océano Pacífico Occidental incluye el mapa estructural, acompañado de un diagrama geodinámico del entorno regional. En las notas explicativas (sólo en inglés, en descargar aquí). El archivo pdf de este mapa a escala original de 1:20 millones está disponible (haz clic en aquí para descargar).

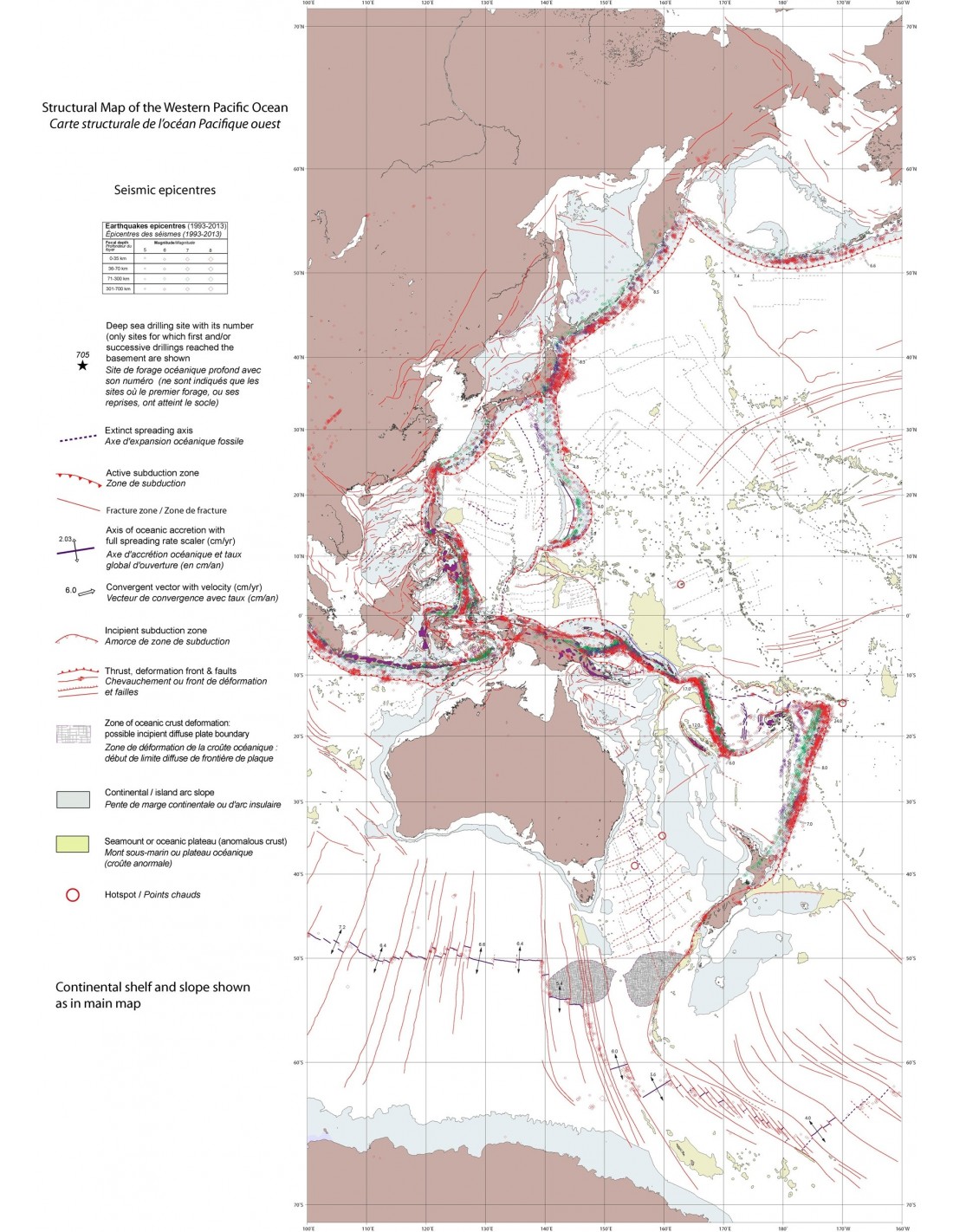

Los principales elementos representados en la parte oceánica son :

  • La edad de la corteza oceánica en series/épocas
  • Puntos de medición de anomalías magnéticas en lugares de observación o interpretación y lineamientos magnéticos publicados
  • Ejes de acreción oceánicos, activos y fosilizados
  • Fallas de transformación y zonas de fractura
  • Zonas de subducción y planos de Benioff asociados deducidos a partir de la distribución de la profundidad de los terremotos
  • Rasgos anormales bajo el agua
  • Reflectores volcánicos inclinados mar adentro
  • Corteza continental adelgazada
  • Puntos calientes
  • Lugares de perforación oceánica profunda -DSDP, IPOD, ODP e IODP- donde se ha alcanzado el lecho rocoso basáltico o la corteza de transición
  • Espesor de los sedimentos
  • Zonas de deformación de la corteza

Cita: Miles P., Pubellier M., Collot J., Mapa estructural del océano Pacífico occidental a escala 1:20 000 000. CCGM-CGMW 2016

Información adicional

Peso 0,07 kg
Dimensiones 80 × 57 cm
Embalaje

,

Longitud

Anchura

Peso

Escala
