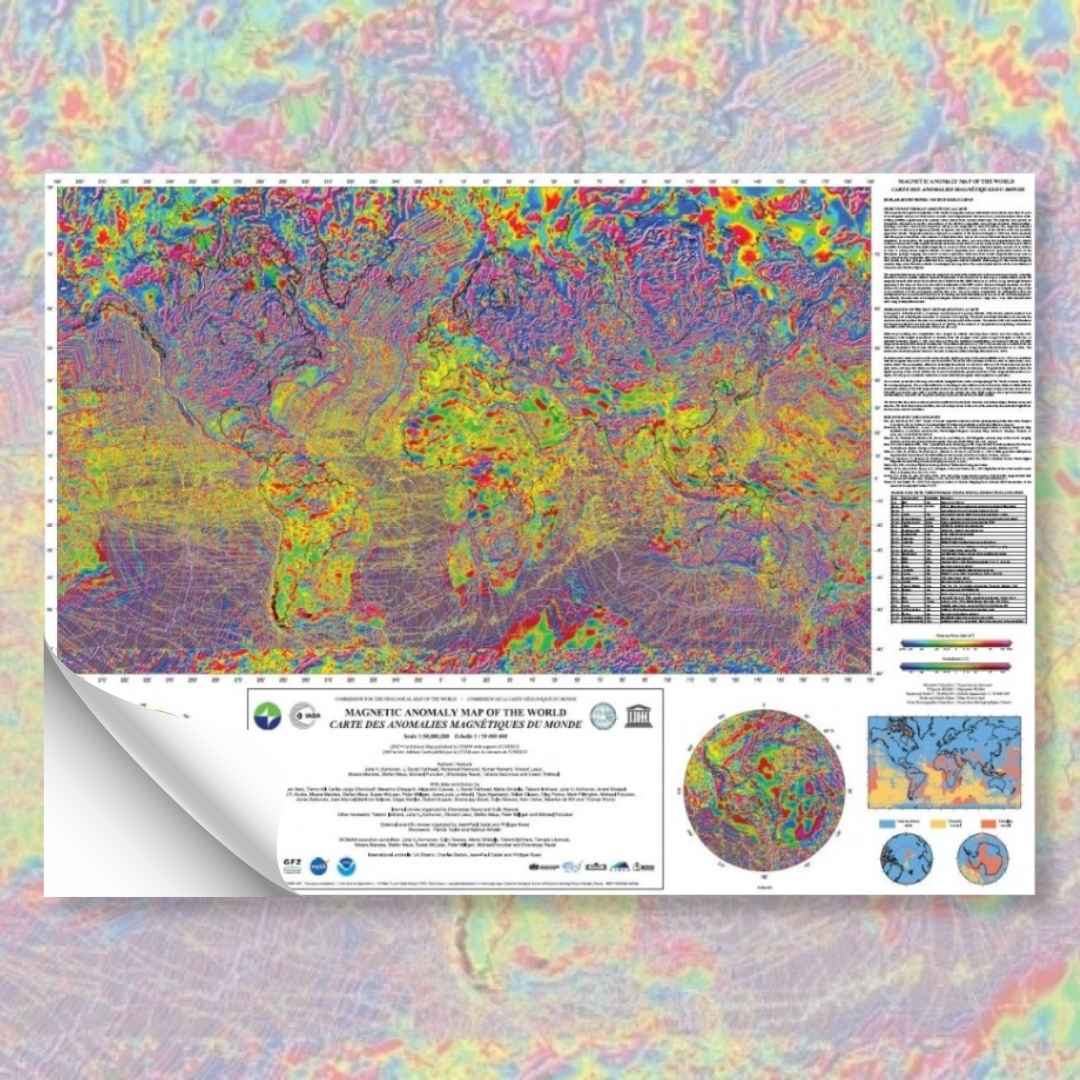

Mapa de Anomalías Magnéticas del Mundo

Este mapa es la primera recopilación mundial de la ingente cantidad de datos recogidos en los últimos 50 años a partir de estudios aeromagnéticos de zonas terrestres, perfiles de magnetometría registrados durante campañas marítimas para evaluar la edad de la corteza oceánica y observaciones por satélite.

El objetivo de este mapa es ayudar a interpretar las observaciones superficiales de la composición y estructura geológicas de la Tierra. El metamorfismo, la petrología y los estados redox tienen importantes efectos sobre el estado magnético de los minerales que componen el material de la corteza.

Las anomalías magnéticas que aparecen en este mapa tienen su origen en la formación y composición de las rocas ígneas y metamórficas de la corteza terrestre, probablemente en la parte superior del manto de la Tierra, es decir, en la litosfera.

Lo que llamamos campo magnético anómalo corresponde aproximadamente al campo litosférico que representa la diferencia entre los datos medidos, que incluyen todas las fuentes magnéticas, y los campos estimados del núcleo y externo. Por tanto, este campo anómalo se crea en el interior de la litosfera magnética, pero es importante tener en cuenta que sólo pueden tenerse en cuenta las estructuras con una amplitud inferior a 2.500 km.

En casi todos los casos, el campo magnético anómalo representa menos de 1% del campo magnético total.

El estudio del magnetismo de la corteza ha contribuido, entre otras cosas, al desarrollo de modelos geodinámicos de la litosfera, a la cartografía geológica y a la exploración de recursos naturales.

Mapa de Anomalías Magnéticas del Mundo

Los datos de mapas de magnetismo terrestre como el que aquí se presenta, junto con otra información, pueden ser muy útiles para definir provincias geológicas, localizar estructuras de impacto, diques, fallas y otras formaciones geológicas con contrastes magnéticos respecto a su entorno.

Por este motivo, el Mapa de Anomalías Magnéticas del Mundo se publica en formato impreso y digital, junto con una base de datos en DVD. El campo magnético mostrado en el mapa corresponde a una altitud de 5 km sobre el elipsoide WGS84.

En el sitio web del proyecto WDMAM están disponibles dos versiones del mapa (A y B), además de datos regionales y otras bases de datos y actualizaciones: http://www.wdmam.org. Es la versión B la que está representada en el mapa impreso.

En la versión A, los datos cercanos a la superficie no se tuvieron en cuenta y se sustituyeron por el modelo de campo magnético CHAMP ampliado hacia abajo. La versión B, en cambio, contiene ambos modelos de datos derivados del CHAMP y de las edades marinas, dando prioridad a estos últimos.

Ambas versiones, cuando se extienden hacia arriba hasta la altitud del satélite, reproducen el campo de anomalías magnéticas derivado del "campo del satélite".
