Carte géologique du Monde au 1/35 M-SIG

1575,00

Carte géologique du Monde au 1/35 M-SIG

Datos revisados y reestructurados a partir de la geodatabase de la edición 2014 del Mapa Geológico del Mundo a 1:35 000 000
Cartografía digital y geomática por Carole Heyd & Damien Rambourg (BRGM)
Geodatabase
Archivos mxd en inglés y francés ArcGis10.0 y 10.5
Ficha técnica
Condiciones de uso
Notas explicativas Inglés/Francés
Edición 2017
CCGM-CGMW París, 2014

Disponibilidad: Hay existencias

Pago seguro garantizado

Descripción

Carte géologique du Monde au 1/35 M-SIG

Nota Este SIG está sujeto a un acuerdo de licencia, que puede descargarse desde la pestaña "Descargar" de esta página, y que debe ser firmado y devuelto a ccgm@sfr.fr para recibir el enlace de descarga de los documentos.

La edición de 2017 de la base de datos del Sistema de Información Geográfica (SIG) del Mapa Geológico del Mundo es el resultado del trabajo de reestructuración y mejora realizado por el Dr. Bruno VRIELYNCK (UPMC-CCGM) sobre el proyecto SIG original del 3e edición del mapa publicada en 2010 a escala 1:25 000 000.

Le matériel à l’origine de la base de données provient de la numérisation du manuscrit original de l’auteur de la carte, le Dr. Philippe Bouysse (ancien Secrétaire général de la CCGM – 1990-2000). Ces données géoréférencées avaient été traitées avec le logiciel ArcGIs (version 9.0) afin de produire le fichier graphique de la carte imprimée et le projet SIG permettant l’accès et l’extraction des données graphiques et scientifiques de la carte.

Cette contrainte initiale a déterminé la création de trois géodatabases utilisant deux projections distinctes : Mercator pour la carte principale et stéreographique pour les pôles Nord et Sud.

L’évolution des concepts et des outils SIG depuis 2010 ainsi que la manière dont la géodatabase avait été structurée ont rendu le projet SIG 2010 non-compatible ou difficile à restituer avec les versions plus récentes d’ArcGIS.

Après une analyse détaillée de l’ancien projet, il s’est avéré nécessaire d’homogénéiser, fusionner et réorganiser les trois géodatabases selon les principes de la topologie et de la théorie des ensembles dans le but de générer une base de données unique, sous un même système de coordonnées GCS_WGS_1984.

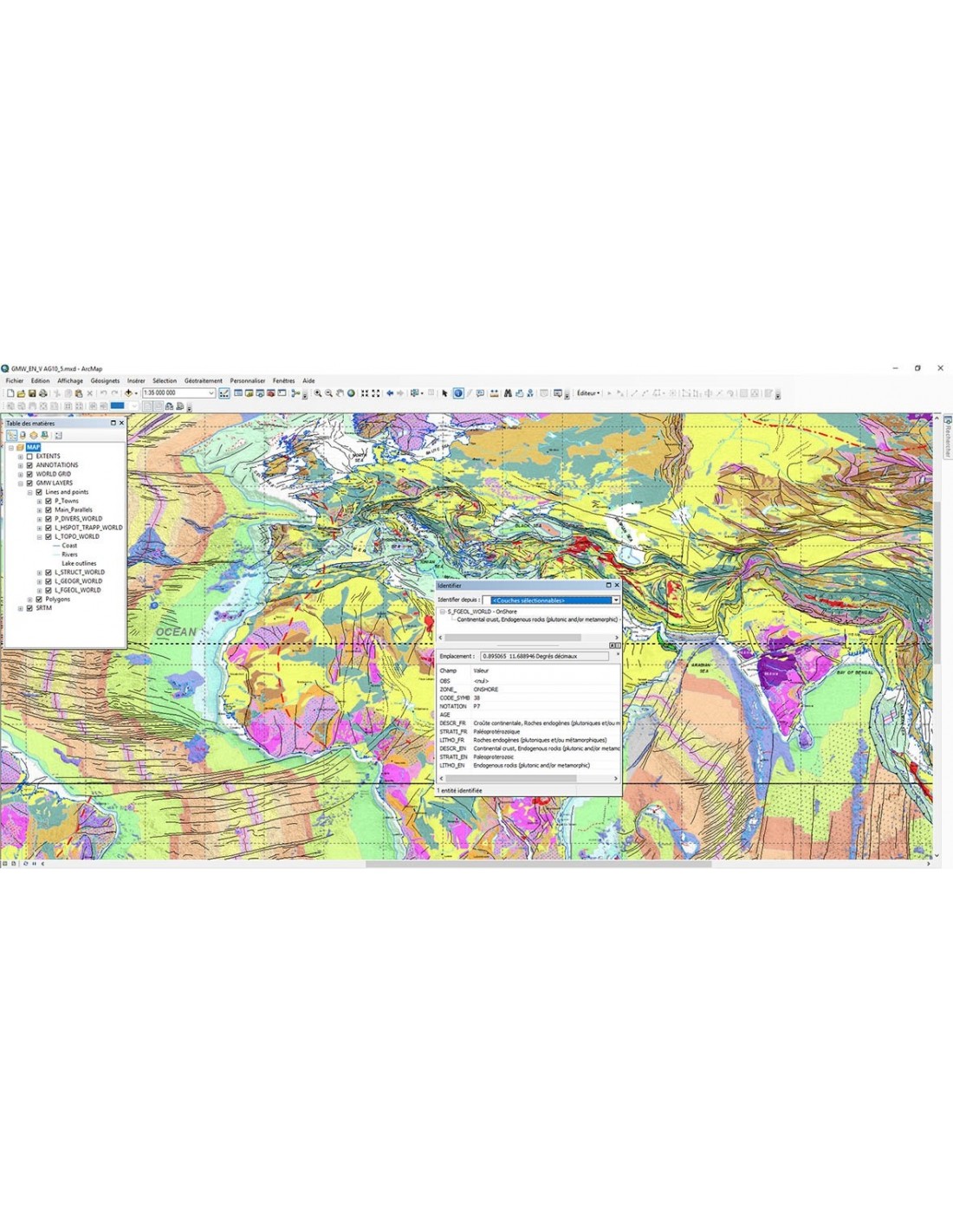

Suite à ce travail de réaménagement, une bibliothèque de styles a été créée pour regrouper tous les symboles représentant les éléments graphiques de la carte (points, lignes, polygones), ainsi que deux projets .mxd respectivement en anglais et français. Une couche contenant le modèle numérique de terrain (STRM) a été ajoutée pour permettre la visualisation du relief.

La información a la que tiene acceso el usuario de la base de datos es la siguiente:
NOTACIÓNNotación geológica
NOMBRENombre del elemento
EDADEdad numérica del elemento
DESCR_ESDescripción en francés
LITHO_ESAtributo litológico en francés
ESTRAT_ESAtributo estratigráfico en francés

Es importante señalar que, para permitir una organización lógica de la base de datos cartográfica, se consideraron tres áreas principales: ONSHORE, OFFSHORE y OCEÁNICO.  Le trait de côte constitue la limite entre l’ONSHORE et l’OFFSHORE. La base du talus continental ou pente insulaire, ou la limite de la marge continentale dans le cas de l’Antarctique, est la frontière entre les domaines OFFSHORE et OCEANIQUE.

Le domaine OFFSHORE regroupe des données geográfico y datos estructurales. Las otras dos áreas contienen exclusivamente datos geológico et structurales.  Toute donnée appartient à l’un ou l’autre de ces domaines, jamais à deux. La même faille pourra avoir une partie ONSHORE et une partie OFFSHORE, le fait de passer les limites définies ci-dessus fait que la ligne dessinant la faille comportera deux arcs au moins. La logique en œuvre n’est pas uniquement d’ordre topologique.

D’une part, les méthodes de recherche dans les domaines ONSHORE et OFFSHORE/OCEANIQUE sont différents et, d’autre part, des critères stratigraphiques spécifiques à chacun de ces domaines sont appliqués pour la création de leurs légendes. Dans l’ONSHORE, l’unité stratigraphique de la légende correspond à l’âge de la formation de la roche à l’affleurement, tandis que dans le domaine OCEANIQUE, l’unité stratigraphique indique l’âge de la croûte océanique sous les sédiments plus récents déposés sur la croûte.

La base de datos viene con una descripción técnica que detalla la estructura de la geodatabase, las clases de rasgos, las definiciones de clases y campos, las propiedades de los campos, los dominios de la geodatabase, las definiciones de códigos de símbolos, las propiedades de algunas capas, las referencias de simbología y estilo, los símbolos y las características de los bloques de datos en ArcMap. Se proporcionan orientaciones específicas para cambiar las proyecciones.

Esta versión 2017 de la base de datos SIG del Mapa Geológico del Mundo es la culminación del trabajo de colaboradores voluntarios altamente especializados. Al publicar esta versión totalmente revisada, la Comisión del Mapa Geológico del Mundo cumple una vez más su compromiso, adquirido hace más de un siglo, de proporcionar a la comunidad geocientífica internacional y al público en general una síntesis a pequeña escala que refleje el estado actual de los conocimientos geológicos de nuestro planeta.

Información adicional

Peso

Escala

Formato digital
